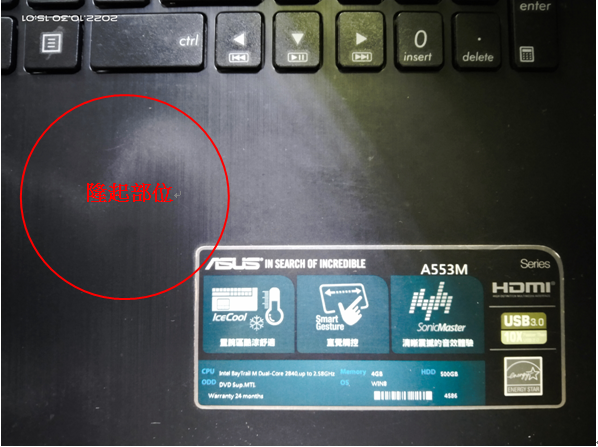

家裡經常使用的ASUS筆電近年來在鍵盤下右方逐漸隆起一個包，而且越鼓越大包，不僅不好看，我還怕把鍵盤外殼脹破。我心裡知道應該是裡面的電池包壽命到了，找了一個時間決定親自來開刀動手術。

這裡有個 華碩筆電電池更換 ASUS X453S 的YouTube影片可以參考拆裝過程及注意事項

https://www.youtube.com/watch?v=5HxSYnhcPZU

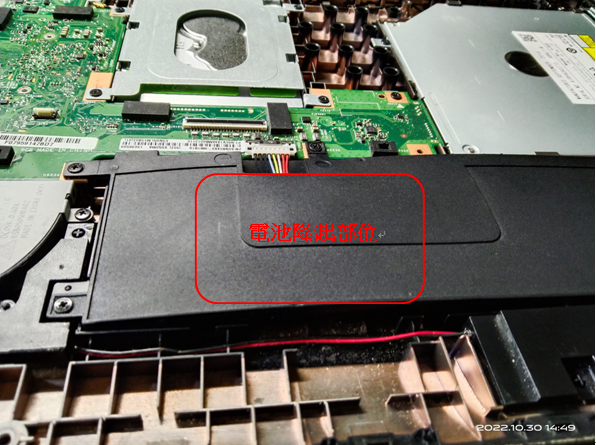

拆開鍵盤蓋可看到電池隆起部位

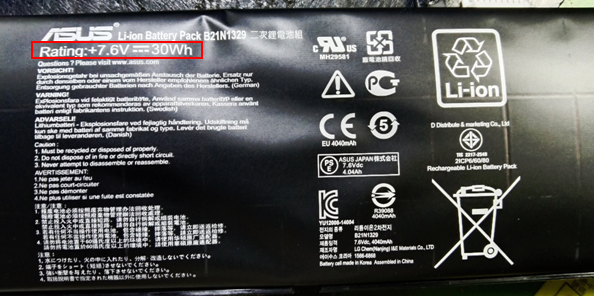

拆下電池模組，背面的電池規格 7.6V 30Wh

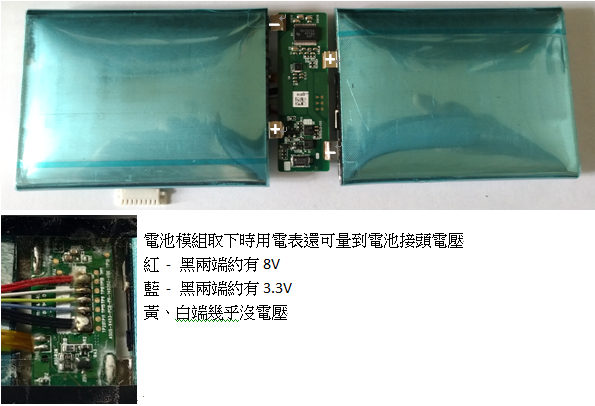

拆掉電池包的封套，看到兩個鼓鼓的鋰電池，原來就是兩顆3.8V的鋰電池包

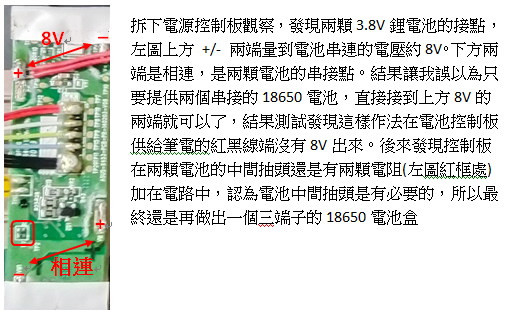

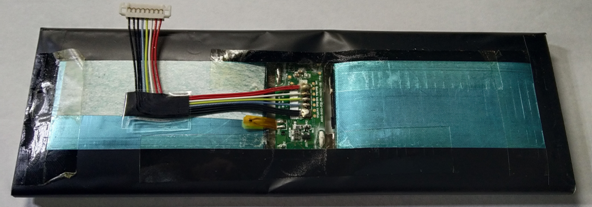

再拆掉四周的黑色膠帶，看到電池控制板的正面零件，並量出電池+/-的極性

當筆電沒插電之下又拔下內部電池模組後，內部BIOS的設定會重置，所以強烈建議在拆筆電前要把BIOS內的設定畫面都用手機拍下來，之後可以比照重設，不然可能讓筆電無法回復正常開機

本來已經做好一個完美的雙線8V的外接電池接線，但是測試失敗

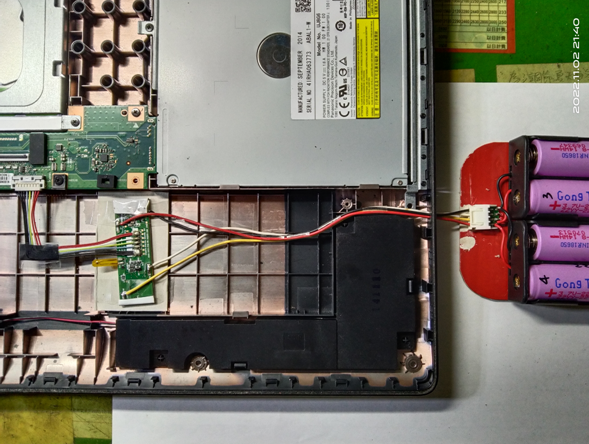

之後又動腦筋改裝了兩個串聯的18650電池座，改成可以兩節電池中間抽頭。再尋找合適的3pin或4pin的電池線接頭，因為手邊剛好沒有這種空中接頭，最後只能找一個4pin 2.0的線對板的wafer跟housing來做4顆18650四線的外接電池盒

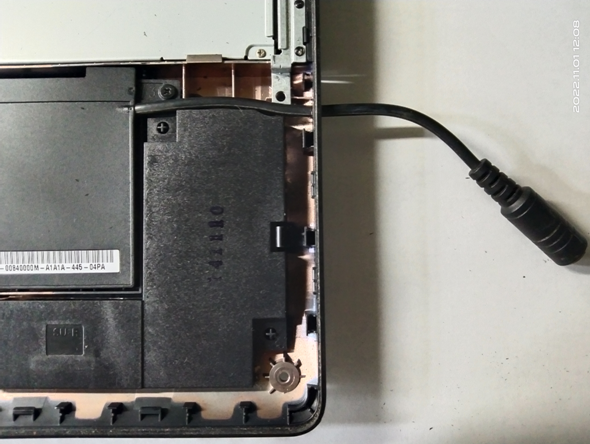

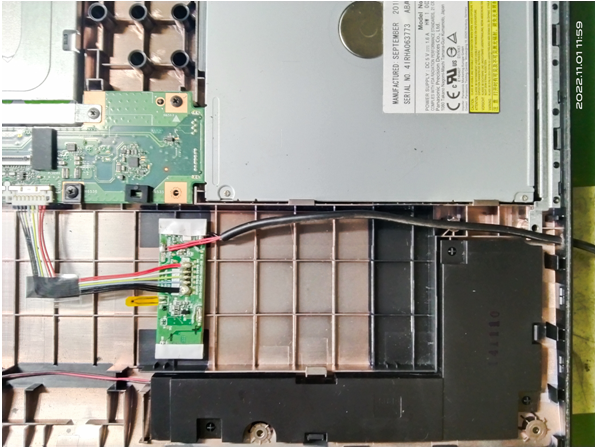

最後組裝完成，通電測試，這時電池模組接頭的紅黑輸出端才量得到8V，我推測是筆電在無電源下組裝了電池模組後送電開機，主機板才會去起動電池電源板，讓電池電源進到主機板內。

筆電開機後會先進入BIOS，讓BIOS偵測到Boot Device，再依照之前留存的BIOS設定照片改好正確的相關設定後選Save & Exit，這樣應該就可以正常開機啟動Windows了

其實我筆電經常是插著電源當桌機在使用，電池的電力只要能維持突然的停電能夠讓筆電來得及進入休眠並保持筆電正在作業的記憶就好了。雖然因為電池包膨脹問題改裝成外接電池盒不是很美觀，但現在這樣的改裝感覺更有彈性，日後若18650電池又老化了就直接買新的換掉就好，甚至可以換容量更大的18650電池組，可以讓筆電在沒插電源下工作更長的時間。

在蝦皮搜尋這款ASUS筆電的電池模組從六百多到一千七百多的都有，但這機種出來已經超過5年了，怕越便宜可能買到放久的庫存品，壽命堪虞，還不如我改成現在這樣，四顆2200mA 18650電池加材料不用300元，而且筆電插電源時這個外接電池盒還可以當成18650充電器來用。
